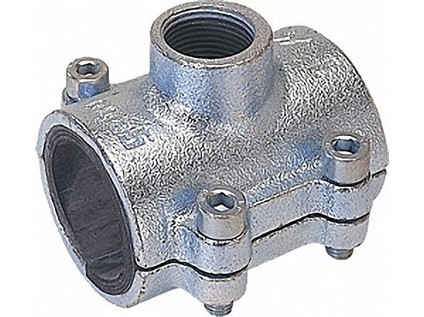

GEBO litinový třmen s navrtávkou ANB 3" x 6/4" (pro ocelovou trubku 88,9 mm)

Třmen litinový ANB GEBO. Pro ocelovou trubku.

Slouží k opravě trhlin, otvorů a porézních míst na vodovodním potrubí.

Třmeny s navrtávkou jsou vhodné pro vytvoření nových odboček.

Pro ocelové trubky DIN EN 10255 a DIN EN 10220 série 1

Oblasti použití:

Třmeny s navrtávkou pro potrubí s pitnou vodou pro další odvětví.

Třmeny s navrtávkou pro horké potrubí pro další odvětví.

Tyto třmeny NELZE použít pro rozvody plynu a vzduchu!

Médium:

voda do 90°C pro ocelové potrubí v topných systémech, voda do 25°C. 10 bar/60°C, 6 bar/90°C

nemastný stlačený vzduch

Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)

Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz.

Litinový třmen s navrtávkou se skládá z následujících komponentů:

šrouby imbusové (galvanická ocel 8.8)
horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)
manžeta (EPDM)


Montážní návod: 1. vyčistěte trubku kolem místa montáže 2. vhodným nástrojem vyvrtejte otvor 3. nasaďte okolo trubky těsnící manžetu 4. díru v manžetě natočte do požadované pozice 5. přiložte horní litinovou část na manžetu (díra v manžetě a na litinové části musí lícovat) 6. přiložte dolní litinovou část na manžetu 7. zašroubujte imbusové šrouby 8. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)

V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.
